EMC電磁兼容傳導抗干擾測試系統








      產品性能


       ○ 符合所有EMC照明的測試要求，還可根據客戶要求任意添加測試標準




















      • 產品介紹
        •

      • 產品參數
        •

      • 產品特征
        •

      • 工作原理
        •

      • 滿足標準
        •

      • 適用范圍
        •

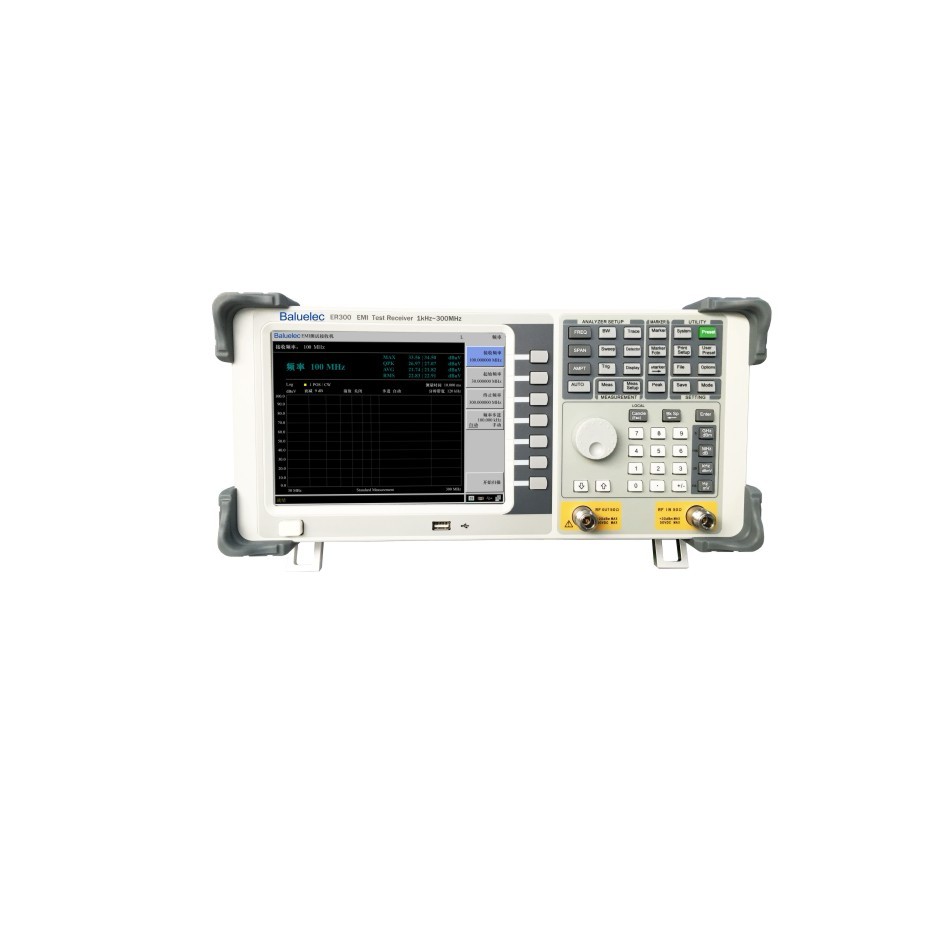

        ER系列EMI接收機符合CISPR 16-1-1標準，集成了CISPR-AVG、CISPR-RMS、QPK檢波器，根據CISPR、EN、FCC和MIL等標準進行電磁干擾測量，適用于家電、照明、汽車電子、醫療等行業的EMI測試。結合ETR上位機測量軟件、豐富的測試選配件，可進行精確的自動化測試。全系標配頻譜分析模塊和跟蹤信號發生器，滿足不同領域用戶的測試需求。

        配置
        描述
        訂貨號
        主機
        EMI接收機(1kHz~300MHz)
        ER300

        EMI接收機(1kHz~2GHz)
        ER2000

        EMI接收機(1kHz~3.6GHz)
        ER3600
        標配
        CD光盤(用戶手冊、編程手冊)


        電源線(220VAC)


        N/SMA-JK接頭


        雙SMA電纜(80cm)


        內置跟蹤源(10kHz~1.5GHz)












        頻譜分析模式
        頻率范圍
        ER300
        1kHz~300MHz
        ER2000
        1kHz~2GHz
        ER3600
        1kHz~3.6GHz
        讀數精度
        ±(頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/(掃描點-1)]+1Hz)
        內部基準(10MHz)
        老化率
        1ppm/年
        溫漂
        ＜0.5ppm(15℃~35℃)
        單邊帶相位噪聲(f=500MHz)
        頻偏30kHz
        -90dBc/Hz
        頻偏1MHz
        -110dBc/Hz
        幅度
        最大輸入電平
        平均連續功率
            +36dBm
        最大直流輸入電壓
            50Vdc
        顯示平均噪聲電平
        通道
        頻率
        前放關
        前放開
        變頻通道
        100kHz~1MHz
        ≤-100dBm-30*(f/100kHz)dB
        ≤-120dBm-30*(f/100kHz)dB
        1MHz ~ 10MHz
        ≤-130dBm
        ≤-150dBm
        10MHz ~ 1GHz
        ≤-135dBm
        ≤-155dBm
        1GHz ~ 3.6GHz
        ≤-140dBm
        ≤-148dBm
        低頻通道
        5kHz~10kHz

        ≤-110dBm
        10kHz~10MHz

        ≤-125dBm
        幅度測量不確定度(20℃~30℃)
        綜合幅度精度(90%)
        ±1.8dB
        分辨率帶寬(-3dB)
        分辨率帶寬范圍
        1Hz~3MHz，連續步進
        分辨率帶寬轉換不確定度
        1Hz≤RBW≤500kHz
        ±0.6dB
        RBW＞500kHz
        ±1.0dB
        分辨率帶寬精度
        ＜10%
        衰減器
        衰減器范圍
        0~39dB，3dB步進
        衰減器不確定度
        ±1.0dB
        剩余響應
        ≤ -96dBm
        頻率響應
        5kHz~200kHz
        ±1.8dB
        200kHz~3.6GHz
        ±1.5dB
        檢波器
        自動、常態、正峰、負峰、取樣
        掃描時間
        變頻通道
        Span = 0
        1ms~3000s
        Span > 0
        3ms~3000s
        輸入端口駐波比
        50MHz~1GHz
        ≤ 2.0
        EMI接收模式
        頻率范圍
        ER300
        1kHz~300MHz
        ER2000
        1kHz~2GHz
        ER3600
        1kHz~3.6GHz
        讀數精度
        ±(頻標讀數×頻率基準精度 + 末位顯示單位的一半)
        幅度測量不確定度(20℃~30℃)
        綜合幅度精度(90%)
        ±2.0dB
        分辨率帶寬(-6dB)
        分辨率帶寬范圍
        200Hz/9kHz/120kHz/1MHz
        分辨率帶寬精度
        ＜10%
        檢波器
        正峰、負峰、準峰、平均、RMS
        掃描時間
        100us~100s
        掃描點數
        101~1001
        跡線數量
        3個(并行檢波)
        頻段列表
        10個
        頻率響應
        ±2.0dB
        跟蹤源
        頻率范圍
        10kHz~1.5GHz
        輸出功率
        -30dBm~0dBm
        輸出平坦度
        ±3dB
        通用參數
        顯示器
        8.4吋真彩TFT-LCD
        分辨率
        800×600
        通信接口
        LAN、USB
        工作溫度
        0℃~40℃
        存儲溫度
        -30℃~+70℃
        重量
        7.5kg
        尺寸(長×寬×高)
        400mm×280mm×190mm







        多功能集成?：兼具頻譜分析與EMI接收模式，支持CISPR、EN、FCC等標準。
        高精度?：頻率基準老化率僅1ppm/年，幅度綜合精度±1.8dB。
        自動化支持?：通過ETR軟件實現自動化測試，兼容LAN/USB接口。
         擴展性強?：可添加用戶自定義測試標準，適配不同行業需求。










        通過接收機捕獲被測設備的電磁騷擾信號，經檢波器（峰值、準峰值、平均值等）分析后，對比標準限值曲線，判斷EMI合規性。耦合去耦網絡用于傳導騷擾測試，隔離電源箱減少外部干擾。









        CISPR 16-1-1
        EN 55016（家電/照明）
        FCC Part 15（美國無線電干擾）
        MIL-STD（軍用設備）

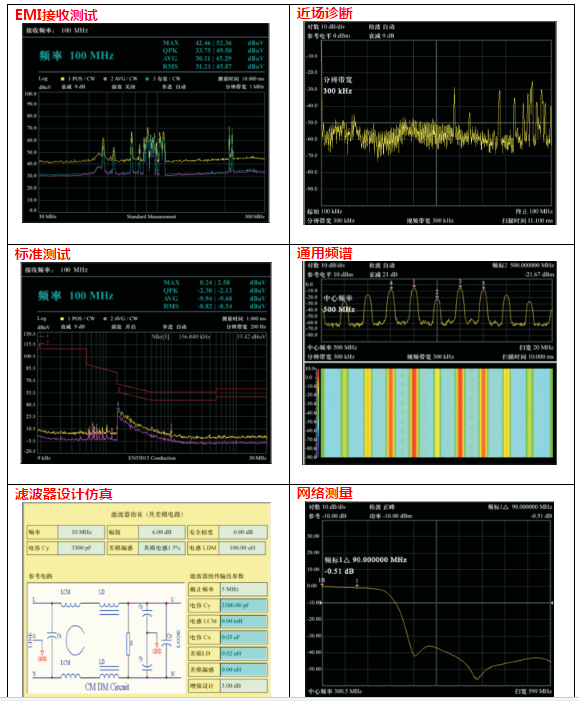

        產品開發階段EMI問題的診斷與分析
        燈具、家電、汽車電子、醫療等行業EMI測試
        EMI傳導騷擾測試
        EMI輻射騷擾測試
        產品預認證測試
        EMC自動化測試
        通用頻譜測量與分析
